"eLaRe" - elektronisches Lautsprecher-Relais (Bilder & ausführliche Infos)

Bester Klang - dauerhaft!

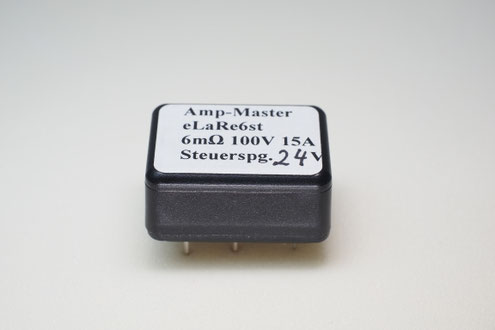

Das eLaRe6st ist für Betriebsspannungen bis +/-100V und einen Strom bis 15A geeignet. Es ist zweikanalig, also für Stereo-Endstufen gedacht. Das Platinen-Layout hat eine Kupferdicke von 210µm, der On-Widerstand beträgt <6mΩ. Es steht für Steuer-spannungen von 12V, 24V & 48V zur Verfügung - weitere Werte oder Ausführungen sind möglich.

Der Preis beträgt 115€ - Shop oder eBay.

Das "eLaRe" kann leicht von technisch versierten Kunden oder seinem HiFi-Händler eingebaut werden.

Amp-Master berechnet eine Arbeitspauschale iHv 70€. Im Rahmen einer Reparatur oder Revision entfallen diese Kosten.

Tonarmbasis AM-111 aus deutscher Produktion für Laufwerke von Micro-Seiki - entspricht AX-6G
Bilder
Diese Basis wurde auf CNC-Maschinen gefräst und besteht aus 7075er Aluminium (Flugzeugaluminium). Sie ist in schwarz oder natur eloxiert erhältlich. Die Montageklemmung passt zu allen Micro-Laufwerken mit 30mm-Aufnahme. Der Lochabstand Mitte-Mitte beträgt 111mm, so dass sich z. B. mit dem Laufwerk DQX-1000 ein maximaler Abstand von 296mm zur Spindel ergibt.
Somit ist diese Basis für alle gängigen 12"-Tonarme, außer SME, geeignet, aber natürlich auch für alle kürzeren Arme. Das Montageloch hat einen Durchmesser von 41mm. Folgende Tonarme können montiert werden: Acos Lustre Koshin GST-801, Audiocraft AC-3000/4000, Audio Technica AT-1501/Mk2/Mk3, Fidelity Research FR66S/fx, Grace G660P, Ikeda IT-407/CR1/Gold, JVC UA-7045/7082, Micro MAX-282, SAEC  WE-506/30, Technics EPA-100. Bei entsprechender Nachfrage kann Amp-Master Basen für alle weiteren Tonarme herstellen und anbieten. Der Preis beträgt 250€ - Shop

Thorens TD126 Mk3 Electronic

Bilder

In rund vierzig Jahren Betrieb beim Amp-Master hat sich der Thorens etwas verändert - ist aber so gut wie nicht gealtert.

Folgende Besonderheiten liegen vor:

• Massiver Korpus aus 3cm Multiplex-Elementen mit Kaltgerätebuchse und direktem Zugang für das Phonokabel.
• Höhenverstellbare Beine bis ca. 10cm - leicht von Vier- auf Dreibein umzurüsten. Damit kommt man komfortabel an die Einstellung der Federelemente und man kann den Phonoentzerrer unterstellen - z. B. den AudioNET PAM. Natürlich können auch kurze Schraubfüße verwendet werden.
• Streufeldarmer Ringkerntrafo statt des einfachen Originaltrafos.

• Das Subchassis wurde vom Profi lackiert, da sich der Originallack teilweise löste.
• Das Tonarmbrett mit Edelstahloberfläche passt für SME-Arme bis 10".
• Zurzeit ist der Arm AT-1009 von Audio Technica montiert - dieser wurde zuvor noch nie verwendet und ist neuwertig.
• Der Teller hat eine ganzflächig aufgeklebte Matte aus Metacrylat, die auch statische Aufladungen verhindert. Der Hersteller ist nicht mehr bekannt.
• Thorens-Plattenbesen mit Verbindung zum Erdpotential der Kaltgerätebuchse.
• Seitlich angebauter Phonoentzerrer für MC-Systeme im Edelstahlgehäuse. Dieser basiert auf SSM2016 als symmetrischer Instrumentation-OP, passiver Entzerrung und Ausgangspuffer mit OPA637 und kann separat eingeschaltet werden. Abschlussimpedanzen und Pegelgleichheitheit lassen sich bequem an den Tonabnehmer anpassen. Der Zugang zum Entzerrer erfolgt über ein Kabel mit fünfpoligem SME-Stecker.
• Die metallene Basis im Gehäuse wurde mit Bitumenplatten bedämpft.
• Folgende Ersatzteile werden beigefügt: Antriebsriemen, Motor, Lageröl, zwei mal Tonarmbrett für SME, Glühbirnchen, Haube & Bodenplatte (sind nicht mehr montierbar), Bedienungsanleitung, Schaltplan, Diverses.
• Maße: B=57cm, T=37,5cm, H ca. 21cm
• Gewicht ohne Tonarm: 15,3kg

Das Gerät funktioniert wie am ersten Tag. Aufgrund der Tuningmaßnahmen muss der Thorens keinen Vergleich mit anderen hochwertigen Laufwerken scheuen. Das Klangergebnis ist natürlich in erster Linie vom Tonabnehmer und Tonarm abhängig.

Der Preis ohne Tonarm liegt bei 900€ VB, mit AT-1009 bei 1.300€ VB.

Auf Wunsch kann ein Benz ACE montiert werden. Dieses wurde nur zur Digitalisierung von einigen LP's verwendet und kostet 500€ Aufpreis. Die Eingangsimpedanz des Phono-Amps würde in diesem Fall für das ACE optimiert.

Dynaco ST-80

Bilder

Mr. Hafler hatte bei der Entwicklung dieser Endstufe offenbar das Klangbild seiner Röhrenverstärker als Vorbild im Hinterkopf.

Sie klingt jedenfalls überraschend geschmeidig und trotzdem kraftvoll. Die Wahl der Schallwandler ist weitgehend unkritisch.

Dieses kleine verchromte Kästchen dürfte wohl leider meist völlig unterschätzt werden - etwas für Kenner.

Amp-Master hat die Technik komplett überprüft und den Ausgangs-Kondensatoren einen hochwertigen Folienkondensator parallel geschaltet. Der Rest durfte im Originalzustand bleiben und ist noch erstaunlich fit.

Der Preis liegt bei 500€ VB.

Thorens Restek ES-3

Bilder

Amp-Master bietet hiermit einen Klassiker einer Zeit an, in der noch mit ordentlichem Material- und Schaltungsaufwand geklotzt wurde.

Allein die stromstarken Schnittbandkerntrafos sollten das Interesse wecken.

Der ES-3 wurde vollständig revidiert. Nur die dicken Frako-Elkos im Netzteil sind immer noch neuwertig und heutzutage kaum durch Besseres ersetzbar.

In der Leistungsabteilung wurden 2SA1216 & 2SC2922 von Sanken eingesetzt. Die Leistungsabgabe beträgt 144W (Clipping-Grenze) an 8Ω.

Ein Alleinstellungsmerkmal ist, dass die Lautsprecherrelais durch das "eLaRe" ersetzt wurden. Somit liegen langzeitstabil und verschleißfrei gerade mal 4mΩ im Signalweg.

Der Preis liegt bei 1.200€ VB.
